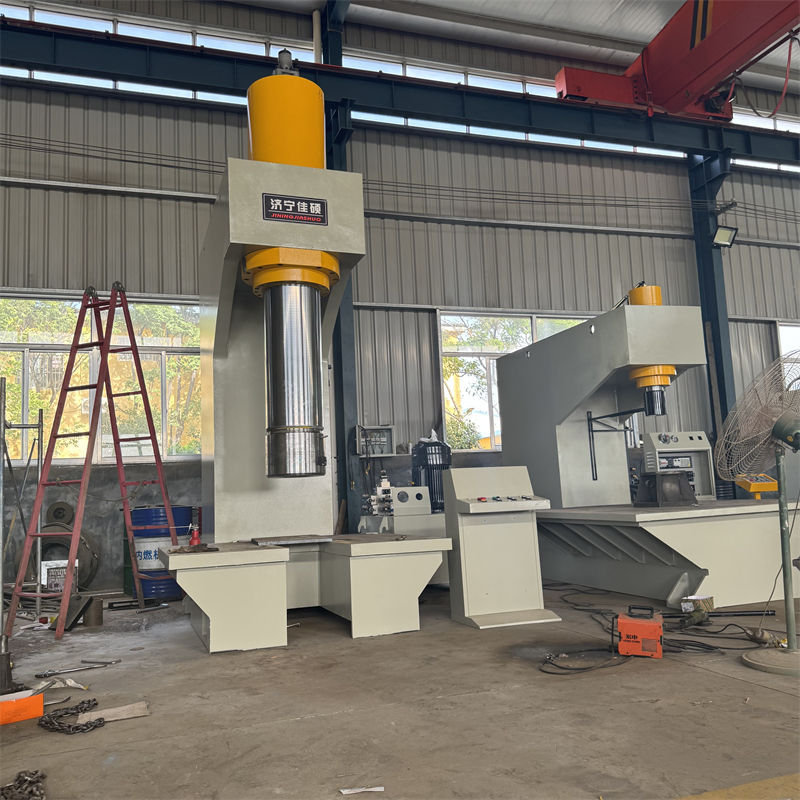

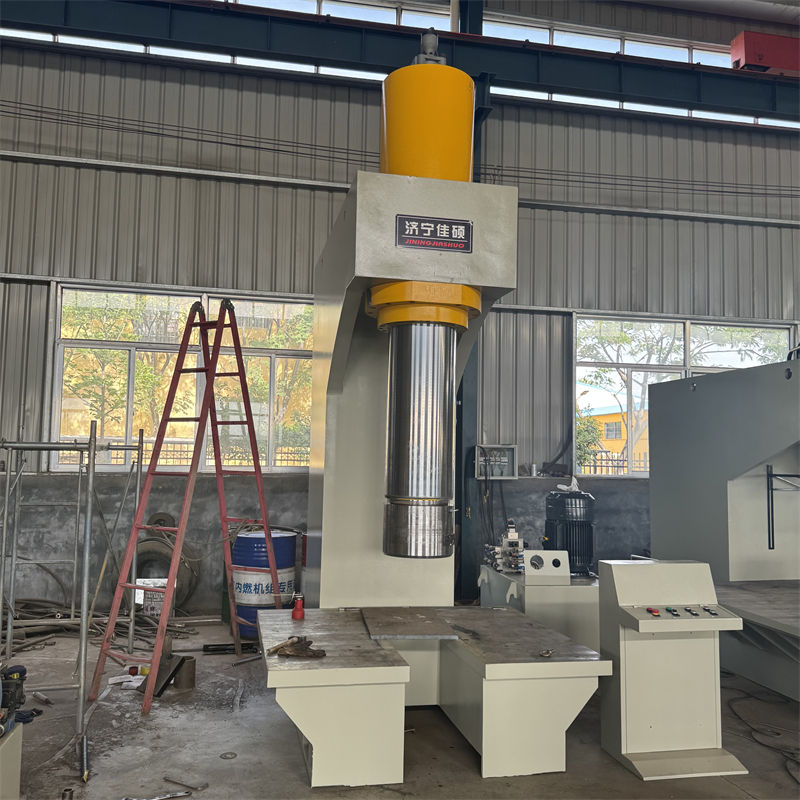

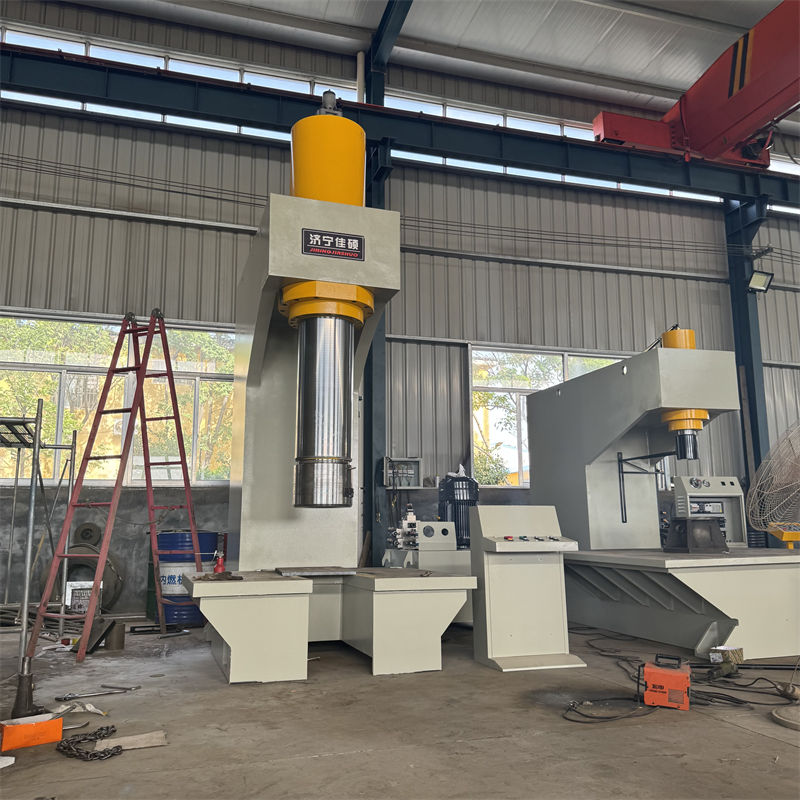

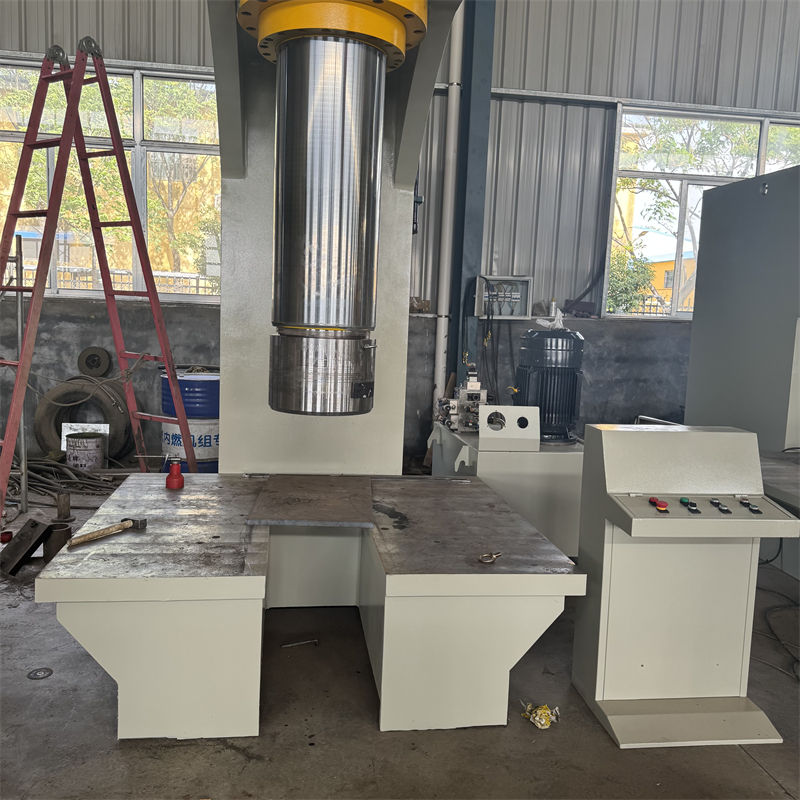

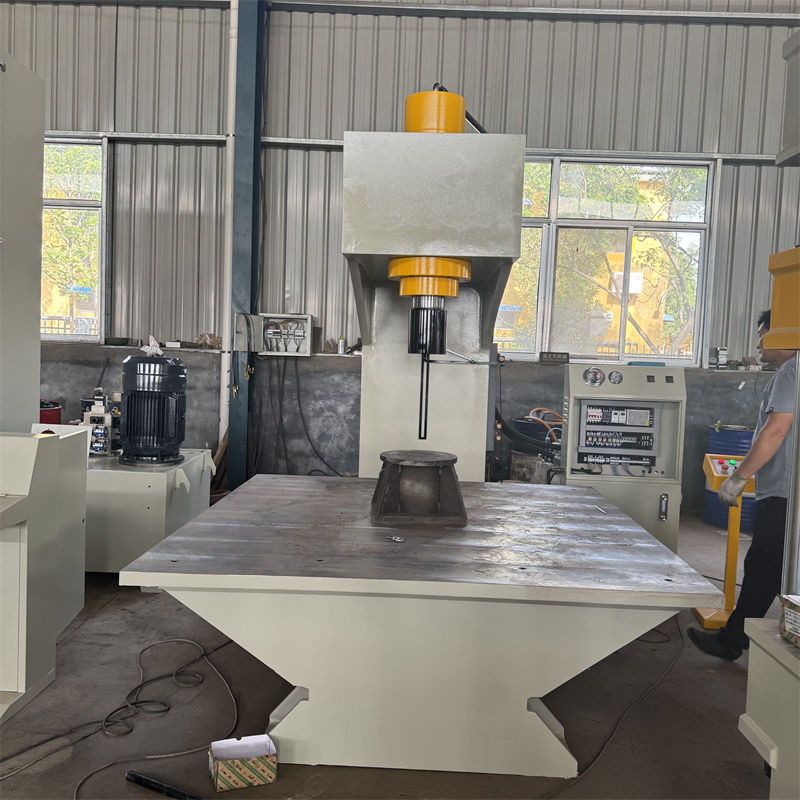

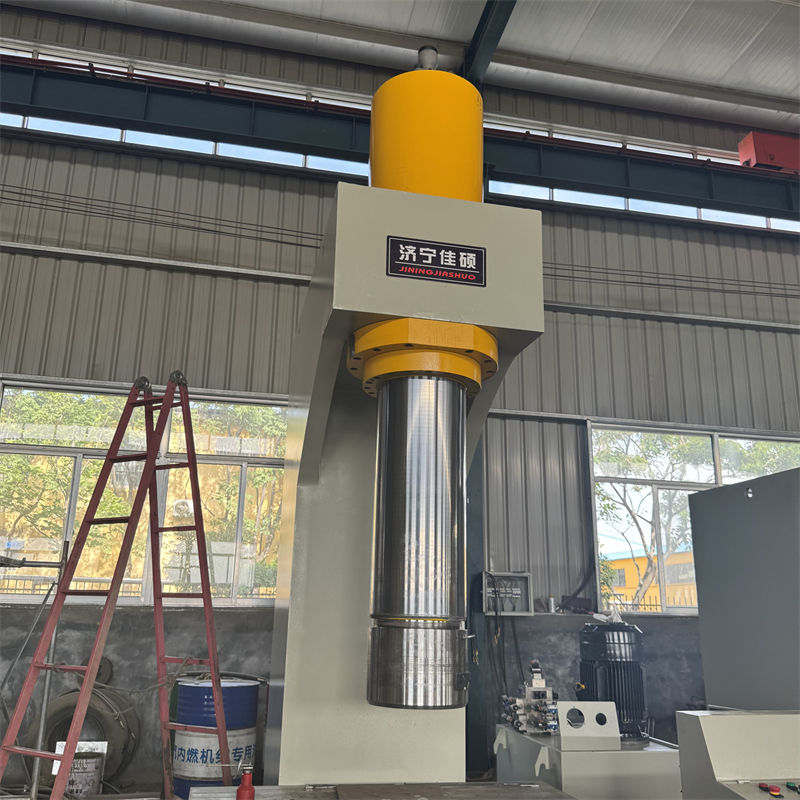

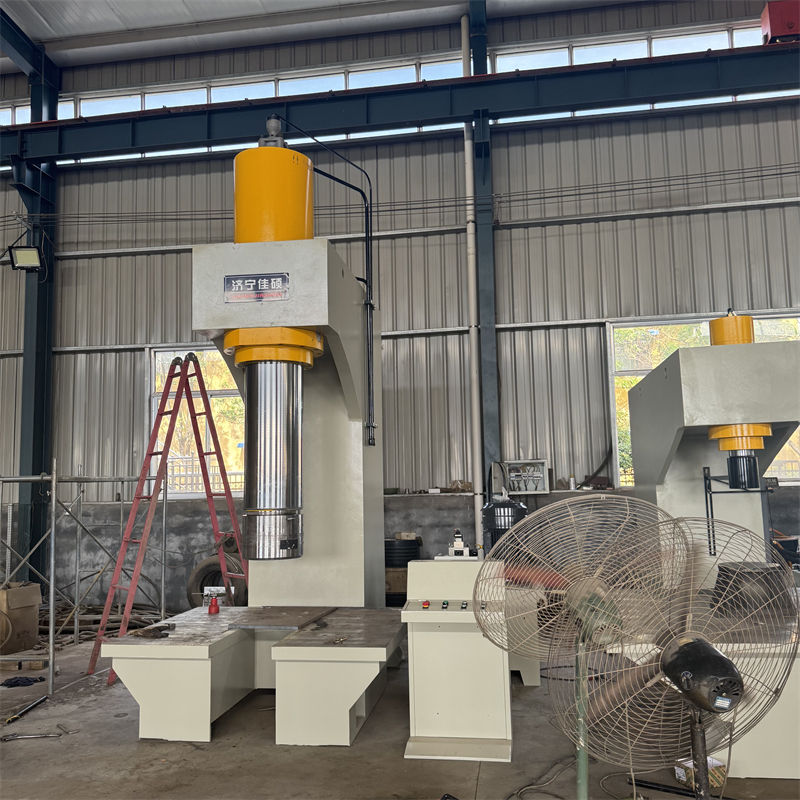

单臂式压力机

一、单臂式压力机用途和特点:

本机器具有独立的动力机构和电器系统，并采用按钮集中控制，可实现调整、手动、及半自动三种操作方式。

本机器的工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整，并能完成定压和定行程成形两种工艺方式。定压成形的动作为:下行一压制一保压一回程一停止。定程成形的动作为:下行一压制一回程-停止。

二:主要功能:

(1)   计算机优化结构设计，三梁八柱式结构，简单、经济、实用。

(2)   液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小，减少了连接管路与泄漏点。

(3)   独立的电气控制系统，工作可靠，动作客观，维修方便

(4)   采用按钮集中控制，具有手动和自动两种操作方式，

(5)   通过操作面板选择，可实现定程、定压二种成形工艺并具有保压延时等功能。

(6)   滑块的工作压力、下行和慢速工进的行程范围均可根据工艺需要进行调整。

三、结构概述

本机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸。现将各部分结构和作用分述如下：

(1)机身

机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成，上横梁和工作台用六根立柱与锁紧螺母联成一刚性桁架，滑块则由八根立柱导向，上下运动。通过调节八个调节螺母，可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。

在滑块上平面及工作台下平面上，设有T形槽，可配螺栓，专供安装工模具用。

在上横梁孔内，装有四个主油缸。主油缸由缸口端的台阶和螺栓紧固于横梁上。滑块和活塞轴由螺栓和螺纹法兰固定在一起，在动梁立柱套上的压注式油杯，用以润滑立柱一导套运动付，在孔口端均装有防尘圈，以防止污物进入运动付，保持运动的洁净

（2)

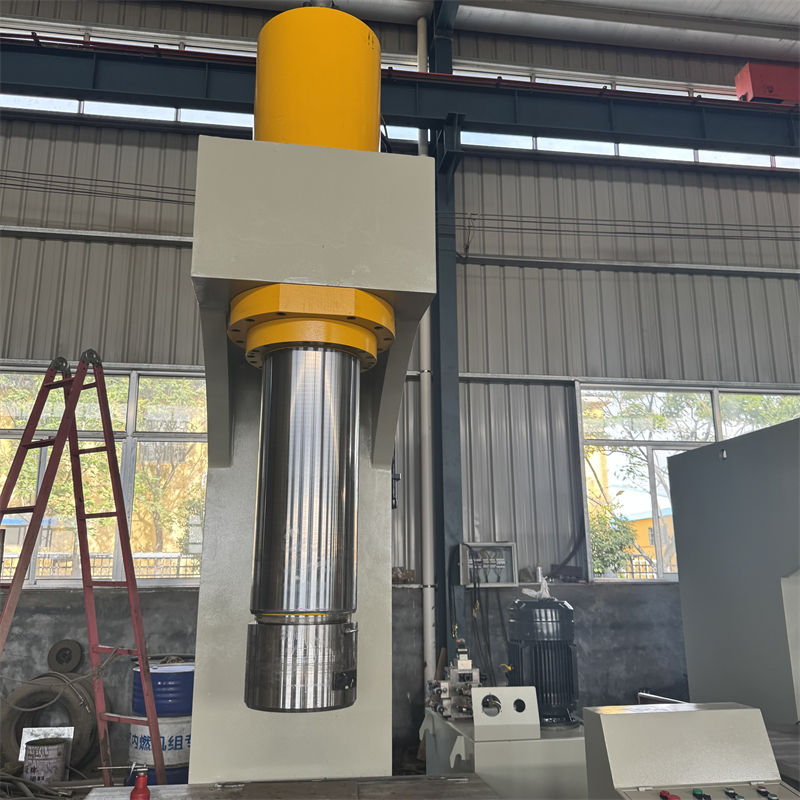

主油缸为单作用柱塞式油缸，缸底为封底式整体结构，并装有充液阀。在缸体内装有柱塞，在缸体的内圈上，装有两道唇口向上的优质台湾鼎级 UN形密封圈与柱塞密封;从而使缸内形成一个封闭的油腔。在端部装有防尘圈，以防止污物进入油缸内，保持油液的清洁。

回程缸与主油缸一样，也为单作用柱塞式油缸，只不过缸底无充液阀。

(3)   动力机构

(4)   动力机构是由油箱。高压油泵、电动机、集成阀块等组成。它是产生和分配工作油液，使主机能完成各项预定动作的机构。
