产品介绍：

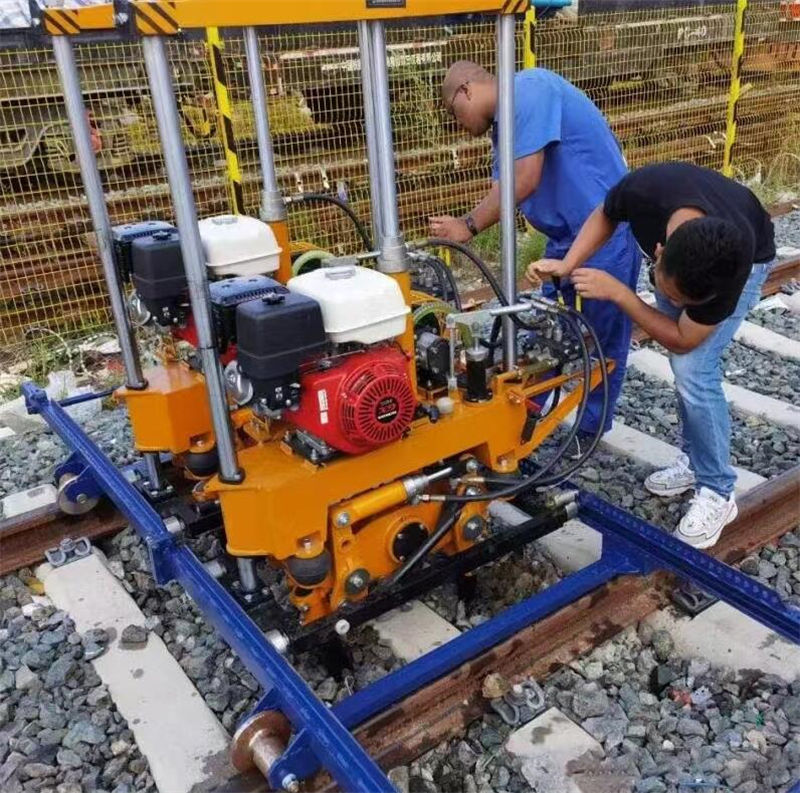

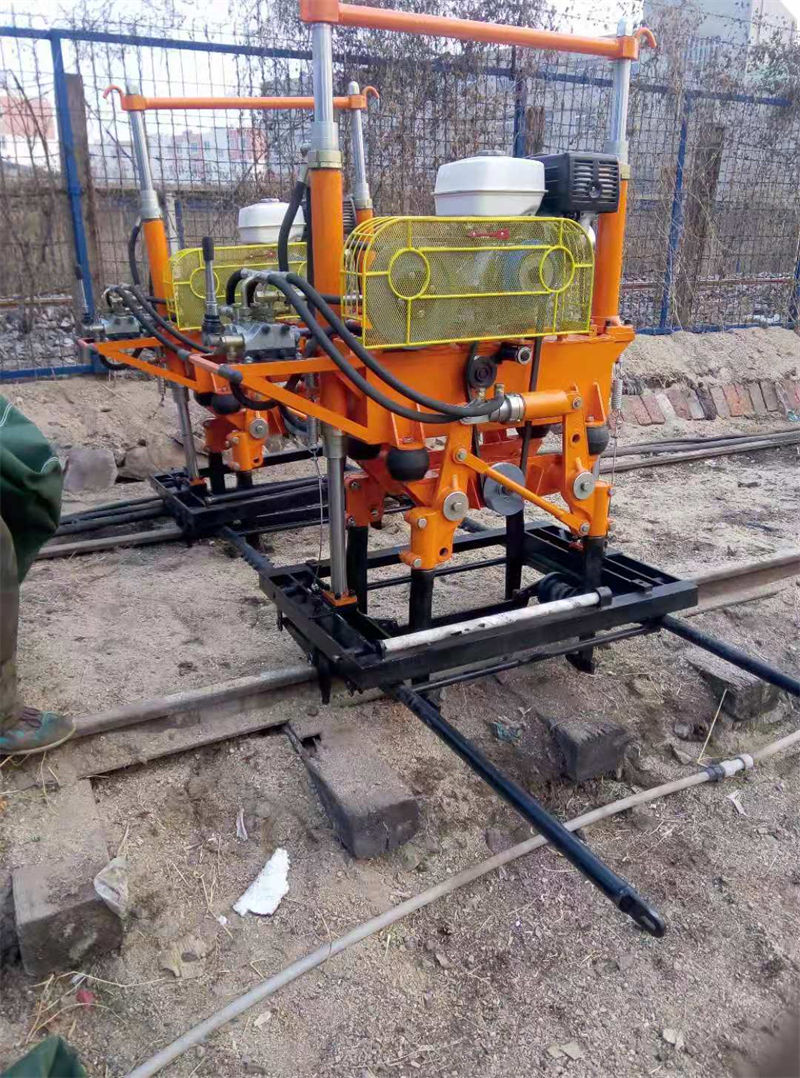

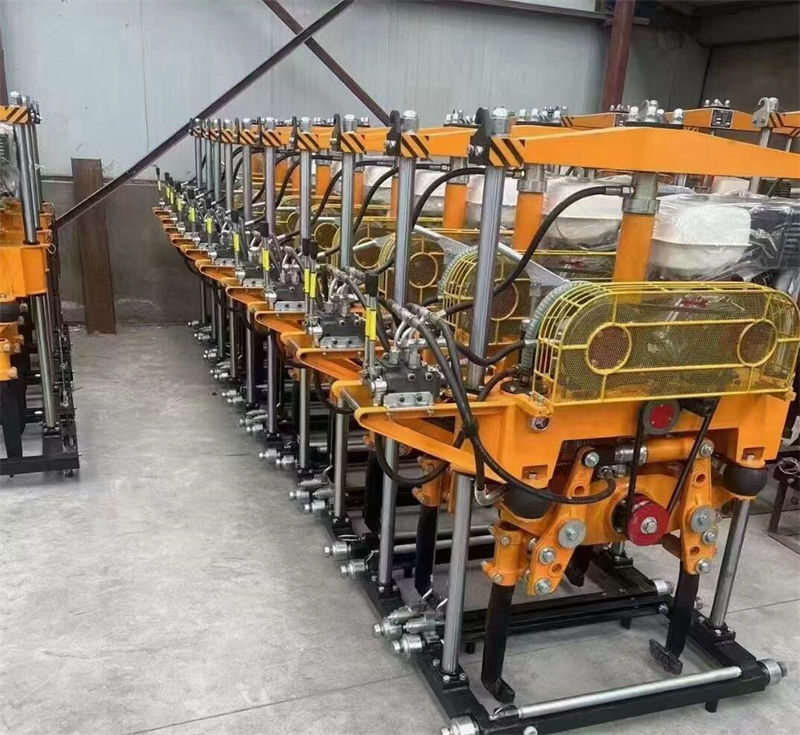

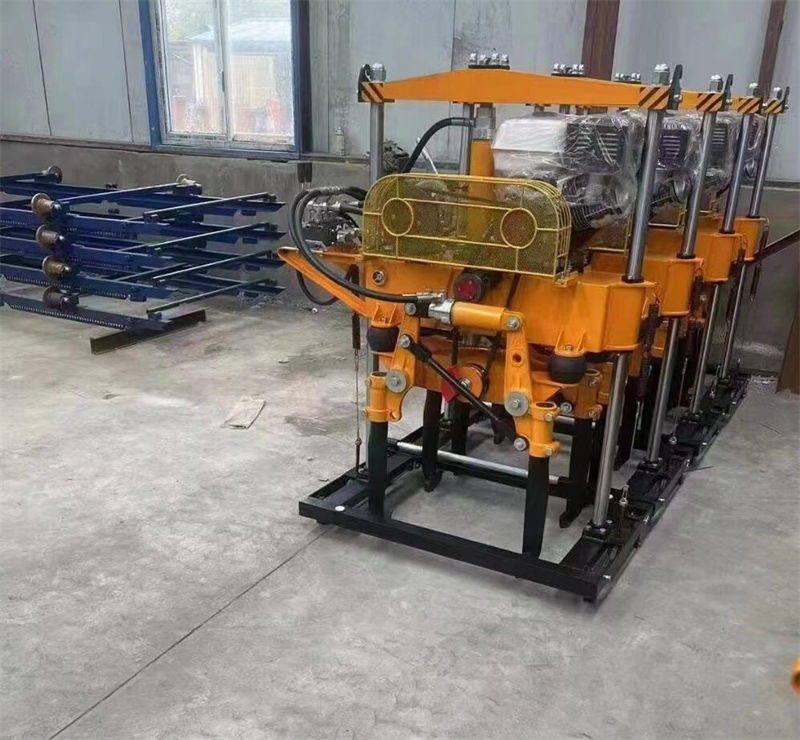

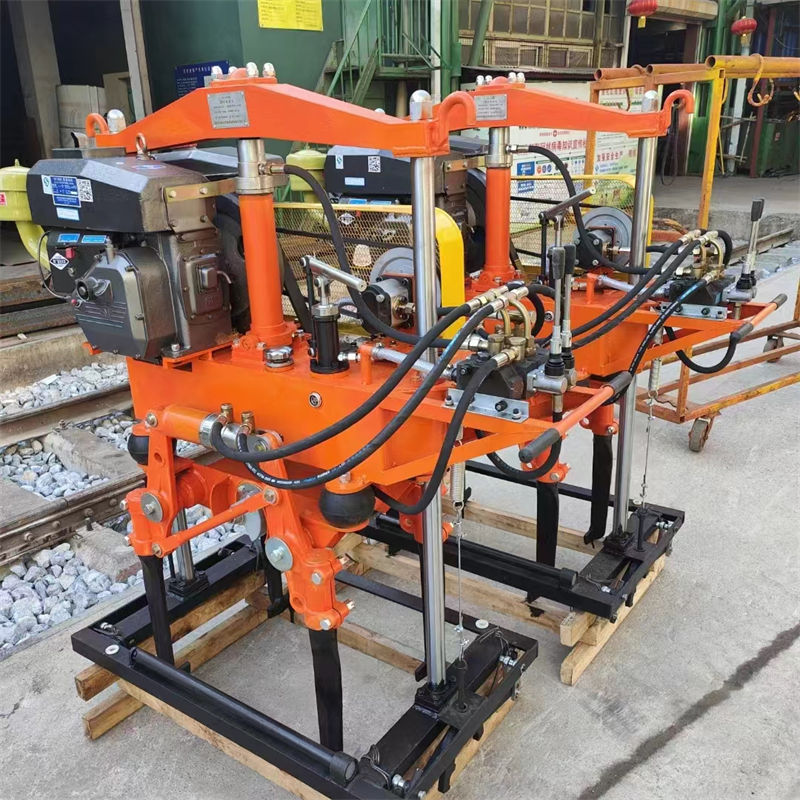

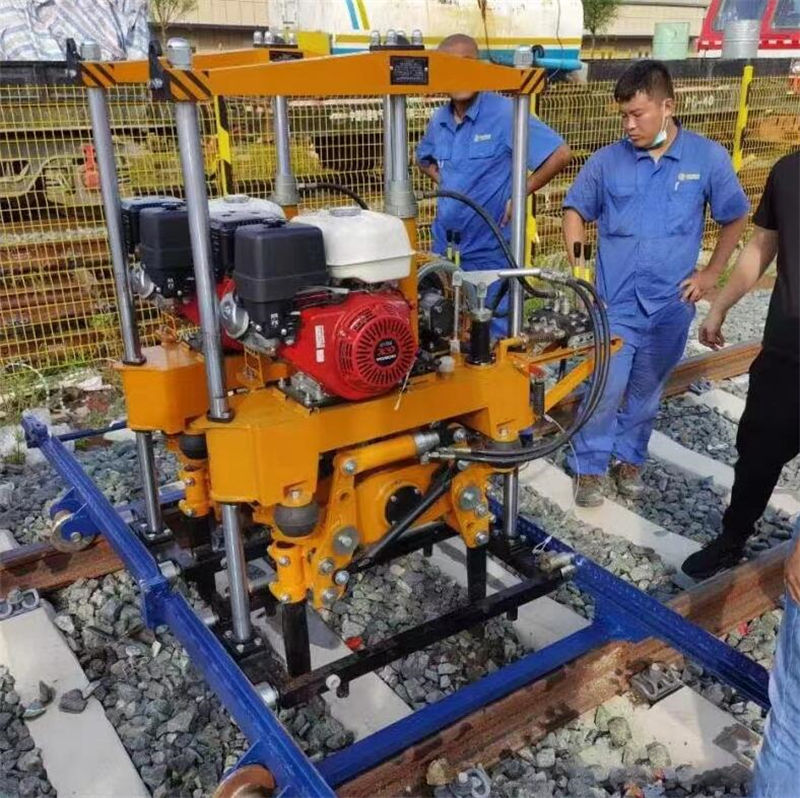

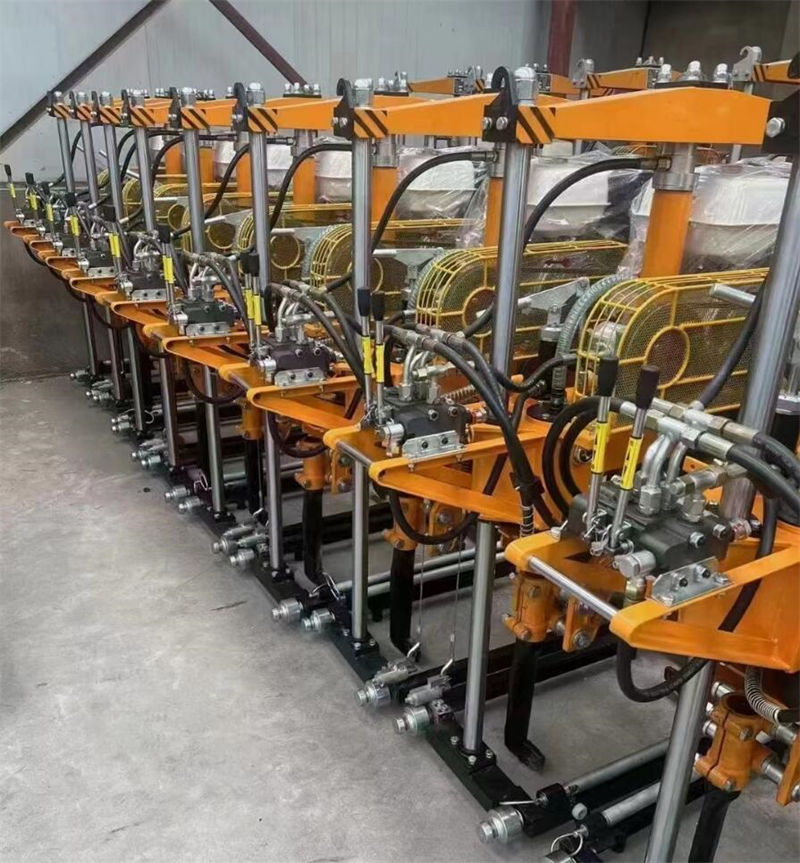

YD-22型液压捣固机是由二个人操纵，在轨道上推行，对道碴进行捣固的机械。该机适用于铺设了类型钢轨、轨枕的标准轨距有碴线路。在沿钢轨纵向移动的走行架上，布置两片捣固装置，其装置由油箱（上有内燃机、油泵、液压控制阀）悬挂带有一付捣镐的振架组成。

油箱在双导柱内由升降油缸驱动，带动振架，使捣镐插入道床或抬起；捣镐由双油缸驱动张、夹。内燃机通过三角带驱动振架上带偏心铁的振轴旋转，产生振动，振动的捣镐下插、夹紧，使石碴密实。

YD-22型液压捣固机采用双导柱，单缸升降方式，通过对线路的捣固使石碴具有一定的密实度及弹性，提高了线路整体稳定性与平顺性，不仅能延长钢轨使用寿命，同时也能延长轮对的使用寿命，使列车运行更平稳，降低了铁路运输成本。

YD-22型液压捣固机使用说明：

1、该机采用高性能、高品质、进口汽油机为动力，具有稳定的大马力输出，燃油消耗率低，润滑油耗量少，质量小，噪音低等特性。也可根据用户需要采用电动机或柴油机为动力。

2、采用捣固装置与夹钳分开的结构：捣固装置可在走行架上水平横向移动，可使捣固镐在道岔不同位置捣固作业。

3、夹钳采用可拆式铰接摆动式双重液压缸结构，夹钳动作迅速，方便上下道作业，操作方便，可在道岔转辙器、辙又及护轨、鱼尾板接头等任一位置夹住钢轨，在起道量小、道床板结的条件下均能使捣镐下插捣固作业。

4、传动离合器采用离心块摩擦片式结构，传递扭距大，降低传动损失，提高了传动效率。

5、振动箱采用内置偏心铁式，振动箱温升低，安全可靠。

6、捣固机四片捣固装置为一组同时作业，下插力大，每片捣固装置由一对镐臂组成，可在道岔任意部位捣固作业，同时每对捣固镐由两个油缸驱动，夹实力大，捣固质量好，作业效率高。

7、道岔捣固时，无须搬动尖轨，即可实现道岔直股、曲股转线。

8、捣固装置部分与夹轨钳液压回路采用快换接头连接，拆装方便，下道迅速。

9、镐撑插入道碴深度可由枕下的90mm调至110mm，可适用不同型号的钢轨及轨枕的捣固作业。

10、镐撑间行程为310mm～580mm适用提速道岔捣固作业。

11、该机可根据现场线路情况（板结道床或非板结道床）可采用夹轨装置和无夹轨装置两种形式作业。
