一 概述

1.1  GKT5(A)设备开停传感器主要用于监测煤矿井下机电设备（如采煤机、运输机、提升机、破碎机、局扇、泵站、风机等）的开停状态，并把检测到的设备开停信号转换成各种标准信号传输给矿井监测系统（或其它向地面传送信息的载波设备等），可实现由地面对全矿电气设备开停状态进行集中连续自动监测。

　　该传感器是确保矿井安全生产，实时监测矿井生产状况实用可靠的自动化装备，也可作为统计各种机电设备运转好坏、运转时间长短及设备利用率的依据。

该传感器系矿用本质安全型，采用新型优化设计。具有结构新颖、安装使用方便、功耗低、适应性强、性能稳定可靠、免维护等特点。输出形式已形成系列，适合与国内外各种监测系统配套，适用于监测供电电流大于5A的各种交流驱动的机电设备。

1.2  该传感器执行标准：

GB 3836.1-2010  爆炸性环境 第1部分: 设备 通用要求

GB 3836.4-2010  爆炸性环境 第4部分: 由本质安全型“i”保护的设备

MT/T 647-1997 煤矿用设备开停传感器

Q/ZY-01-2020 GKT5(A)设备开停传感器企业标准

1.3  防爆型式、型号含义和外形尺寸、重量及外壳材质

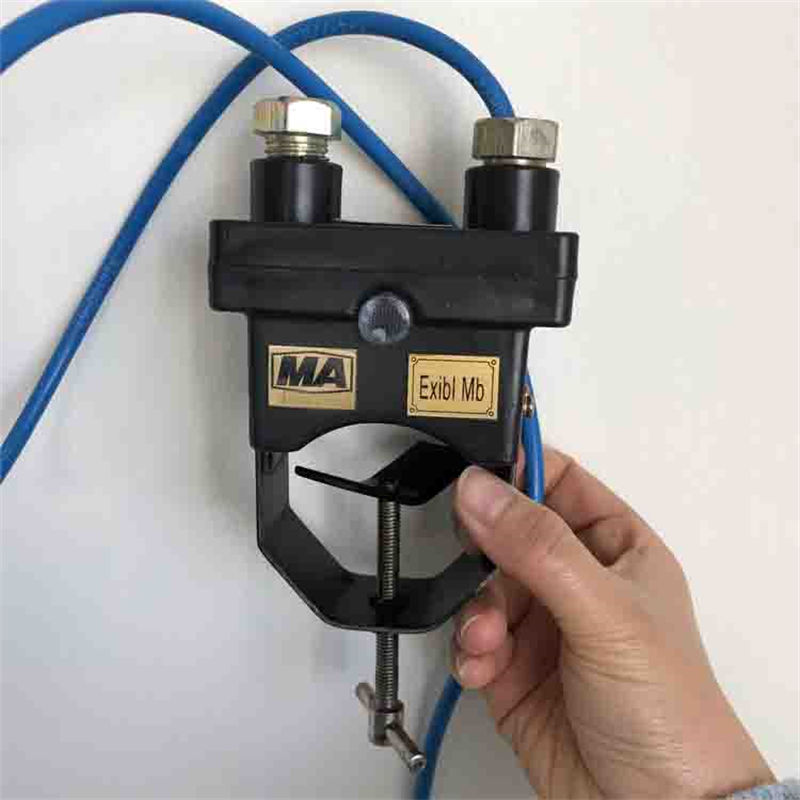

1.3.1 传感器防爆型式为矿用本质安全型，防爆标志为“ExibI Mb”。

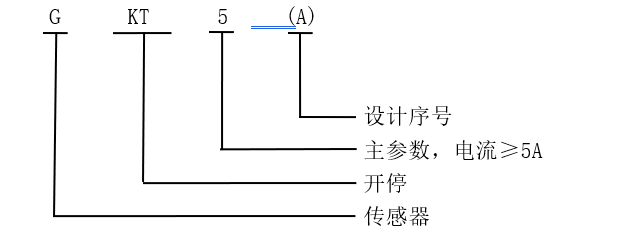

1.3.2 型号及含义：

1.3.3  外形尺寸：100×72×200（mm）

1.3.4  重量：500g。

1.3.5  外壳材质：ABS工程塑料, 连接面积不大于100 cm2。

二 技术指标及性能

2.1 使用条件：

a） 环境温度：0～40℃；

b） 相对湿度：≤98%(25℃)；

c） 大气压力：80kPa～106kPa；

d） 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场所。

2.2 本安参数： Ui:18.5V，Ii:0.9A ，Ci:0μF，Li：0mH；

额定工作电压：18V，工作电流：≤30mA。

2.3 被测设备电流载量：≥5A。

2.4被测设备供电电缆外经及类型：

直径φ（10～60）mm，非铠装非屏蔽矿用动力电缆。

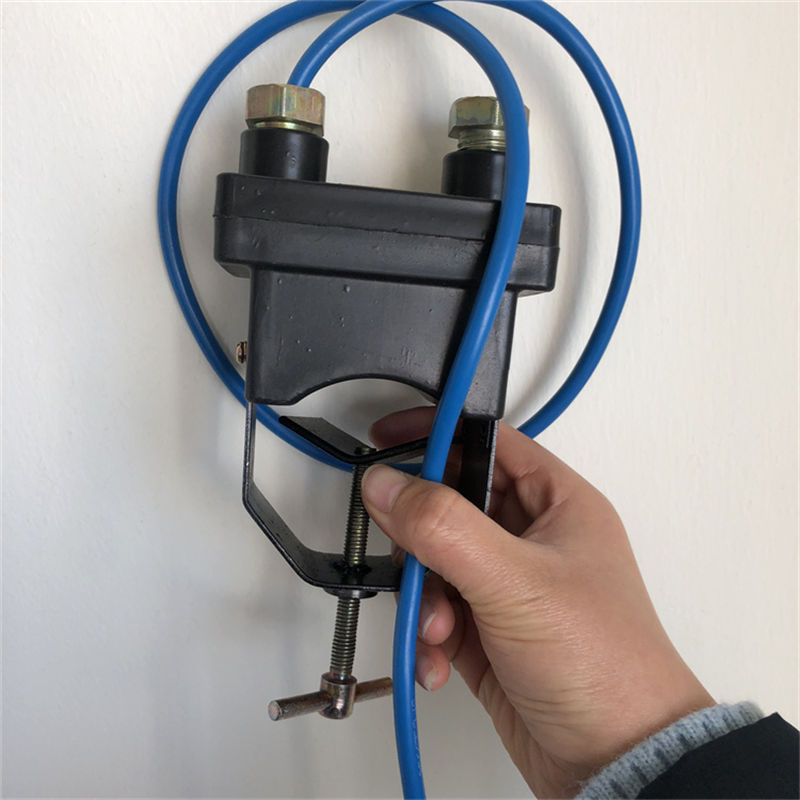

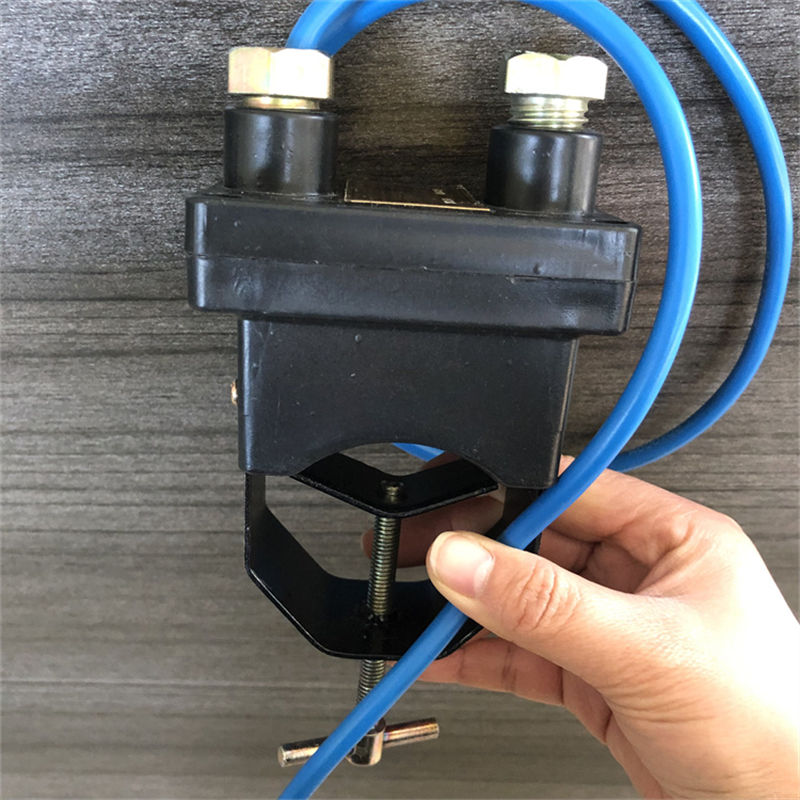

2.5 工作方式：直接卡固在供电电缆外皮上，连续工作。

2.6 输出信号：

    电流：0/5mA；

2.7 输出信号传输距离：≤2Km。

2.8 防护等级：IP54。

2.9 运行显示：红、绿二个LED发光指示,红色的亮表示设备停，绿色的亮表示设备开。

2.10 进出线口及适用电缆：进出线口：二个；电缆外径：6～12mm，2芯～4芯。
