机载式甲烷断电仪

一 概述

1.1  DJ4/127J(A)机载式甲烷断电仪（以下简称断电仪）是一种适用于煤矿井下各作业场所的采煤机、掘进机等设备，为各种传感器提供直流本安电源，并提供甲烷超限报警、断电功能的固定式仪器。断电仪主机具有数字显示、红外线遥控调校功能，能检测甲烷传感器信号和提供断电（指令）输出。断电点、报警点的设定和断电控制方式的设定均通过遥控器进行。此仪器有备用电池，当交流供电电源停电时，备用电池自动切换工作。

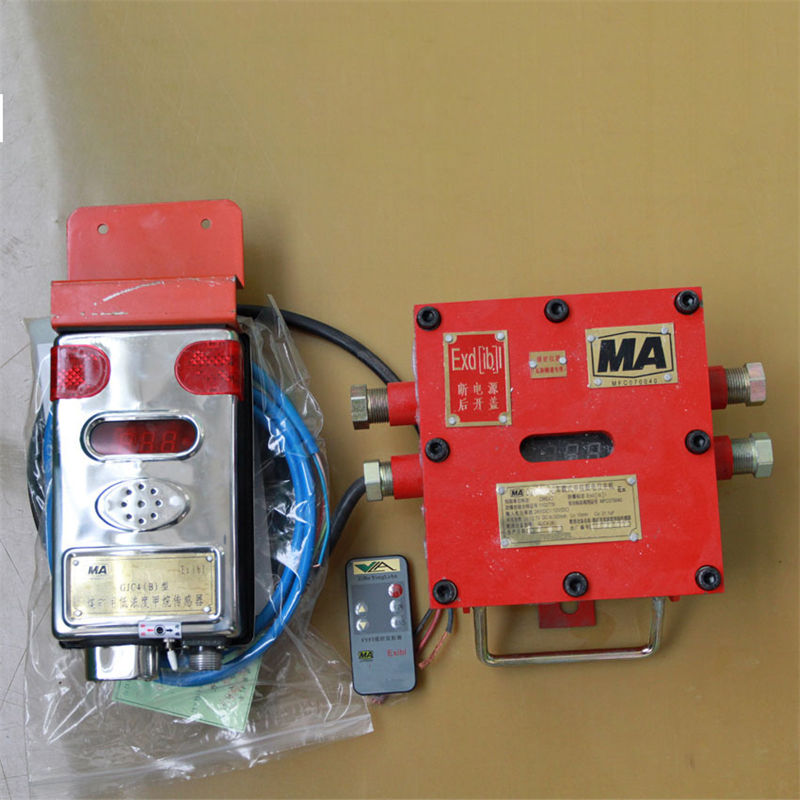

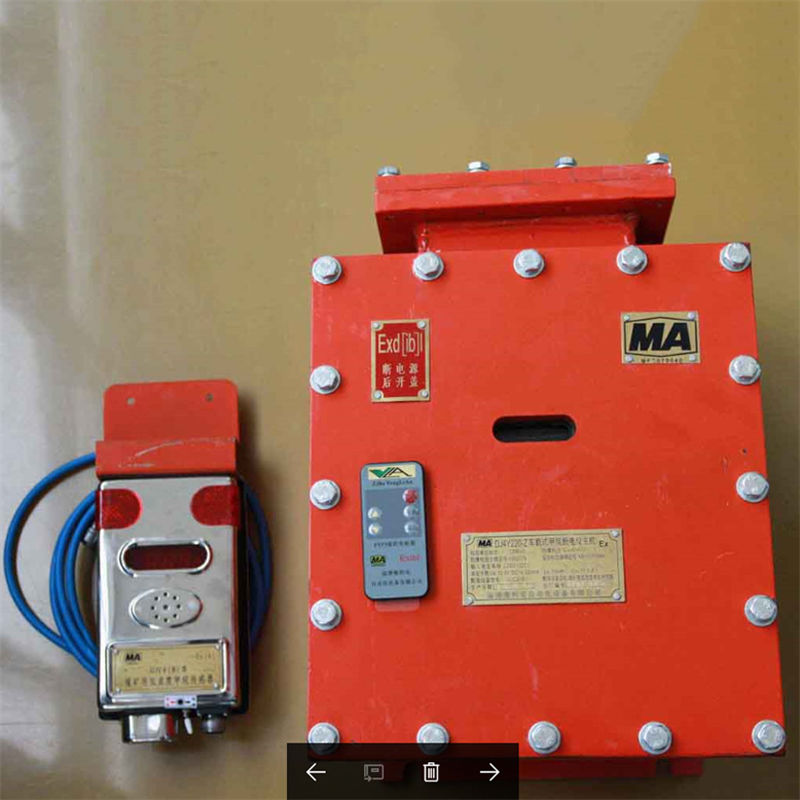

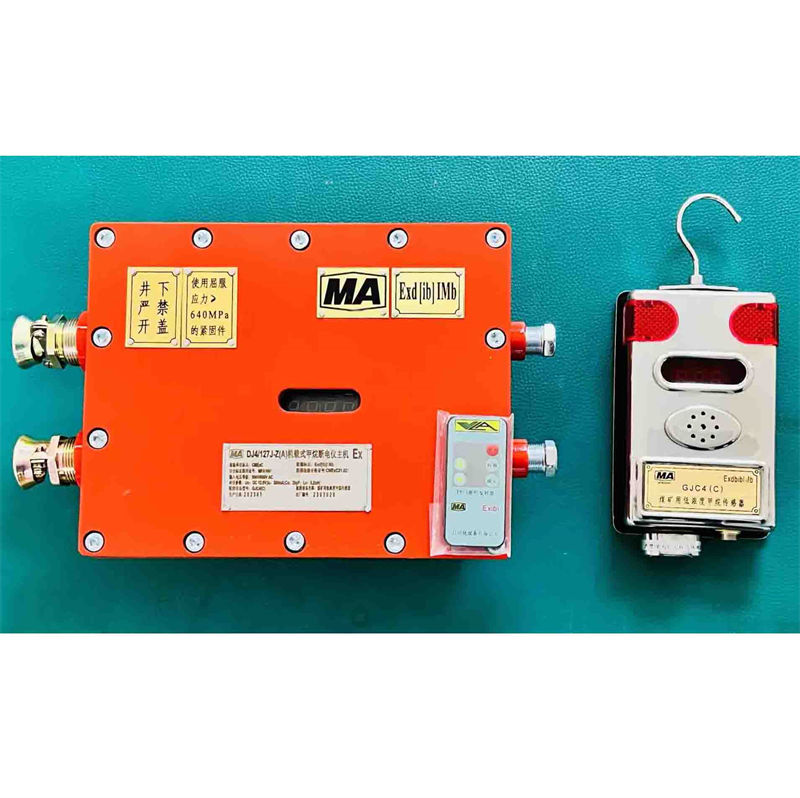

    DJ4/127J(A)机载式甲烷断电仪由DJ4/127J-Z(A)机载式甲烷断电仪主机、GJC4（C）煤矿用低浓度甲烷传感器和FYF5(A)遥控发射器组成。

仪器的制造和使用符合本公司制定的《DJ4/127J(A)机载式甲烷断电仪企业标准》和《DJ4/127J -Z(A)机载式甲烷断电仪主机企业标准》。

1.2产品执行标准

GB 3836.1-2010  爆炸性环境 第1部分: 设备 通用要求

GB 3836.2-2010  爆炸性环境 第2部分: 由隔爆外壳“d”保护的设备

GB 3836.4-2010  爆炸性环境 第4部分: 由本质安全型“i”保护的设备

MT 1101-2009矿用车载式甲烷断电仪

Q/ZY-022-2020（代替Q/ZY-022-2010）机载式甲烷断电仪企业标准

Q/ZY-023-2020（代替Q/ZY-023-2010）机载式甲烷断电仪主机企业标准

1.3  防爆型式和型号含义、外形尺寸及重量

1.3.1断电仪主机防爆型式：矿用隔爆兼本质安全型，防爆标志：“Exd[ib]IMb”。

1.3.2型号及含义：

1.3.3  断电仪主机外形尺寸：270mm×250mm×155mm

3.2.4  断电仪主机重量：15kg

二 主要功能

1 断电仪应有甲烷浓度、电源、报警、断电、故障状态显示和开机延时1min功能。

2 报警功能：当甲烷浓度达到预置的报警点时，断电仪主机和甲烷传感器应同时发出声、光报警信号。当甲烷浓度恢复到预置报警点以下时，应能解除自动报警。

3 断电仪在下列情况时应能实现闭锁：

a. 当断电仪移动过程中的甲烷浓度达到预置的断电点时；

b. 当传感器发生电源或信号线开路、短路等故障时；

c. 当断电仪主机失电时；

d. 当断电仪在送电1min以内时；

4 断电仪在下列情况时应能自动解锁：

    a.当被测甲烷浓度降到预置解锁点时；

    b.当排除故障恢复正常运行并达到稳定时；

    c.当送电1min后正常运行时。

5 必须使用专用工具，方能对断电仪主机进行人工解锁操作。

6 断电仪主机应具有备用电源功能。
